Professionele grafieken

Voorbeeldbestanden bij dit artikel:
  • Professionele grafieken
  • Inleiding

    Reeds meerdere keren heb ik de opmerking gelezen dat grafieken in Excel moeilijk te maken zijn en ook visueel onaantrekkelijk. Helemaal ontkennen doe ik geen van beide, vooral het eerste niet indien je een "geavanceerde" grafiek wilt. Maar het aantrekkelijker maken van Excel grafieken kan wel degelijk. Bekijk maar eens volgende voorbeeldjes. Die grafieken heb ik gemaakt voor een project van een goede vriend van mij over "Low cost carriers". Open het bestandje om de totstandkoming ervan te bekijken. Er staan meerdere andere grafieken in die (veel) verder gaan dan de standaardgrafieken in Excel. Voor het uittypen van een stap-voor-stap uitleg voor de grafieken heb ik helaas geen tijd. Je zal dus mijn hersenkronkels moeten ontcijferen om tot de werkwijze te komen :-) Weet wel dat ik nergens de Werkbalk Tekenen gebruikt heb. Dit is gedaan omdat bepaalde lijntjes mee moeten verschuiven indien de achterliggende gegevens wijzigen.

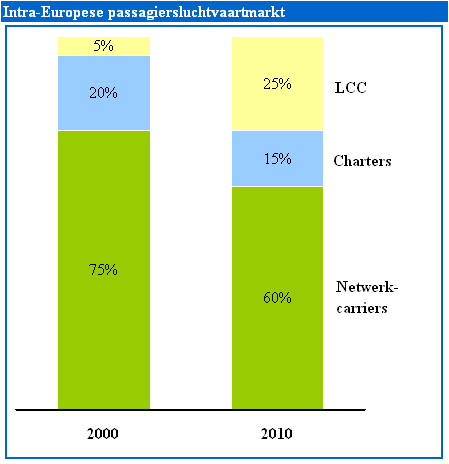

    Een schermafdruk

    Bladnr.TabbladOmschrijving
    1Dubbele grafiek2 grafieken boven mekaar. De onderste (mooie watervalgrafiek) is een detailkijk op 1 aspect uit de bovenste grafiek. Die heeft horizontale staven met verschillende kleuren.
    2Horizontale stavenHorizontale staven, maar met negatieve getallen
    3Oplopende trapZelfde principe als watervalgrafiek van hierboven. Er zijn labels voorzien en de X-aslabels staan anders uitgelijnd.
    4Dikke staven3 staven naast elkaar, zonder assen, en met verschillende blauwtinten
    5TaartTaartdiagram (pie chart) met kleine onderdelen uitgelicht uit de taart
    6Taart met staafTaartdiagram met een uitsplitsing van een categorie. Mooi omlijnd tevens
    72 staven2 jaren vergelijken. Met aangepaste labels.
    8Blauwe overgangEnkel de blauwe overgang is hier niet standaard
    9Dynamische grafiekEen grafiek van de gegevens van de laatste 5 maanden. Dat bereik is dynamisch. zie hier
    10Vraag & aanbodRecht uit de les Economie geplukt...

    Bijkomende tools

    Ik heb gebruik gemaakt van de XY Chart labeler van Excel MVP Rob Bovey. Deze links moet je ook zeker bezoeken: Jon Peltier, Andy Pope en Stephen Bullen en Roberto Mensa.
